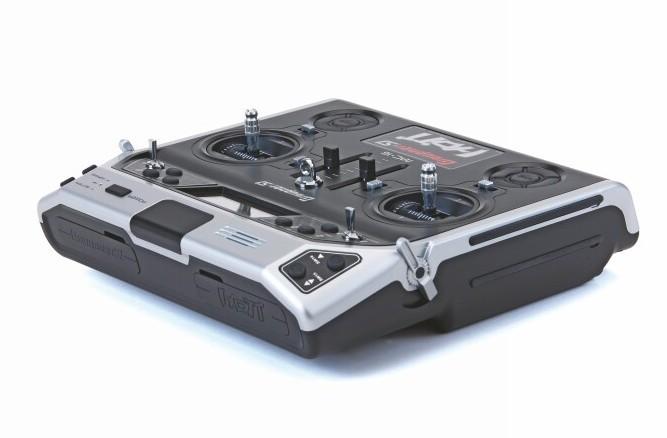

Radio MC-16 Computersystem Graupner HoTT
Réf. N° 33016
Encore une nouveauté graupner !
La radiocommande mc-16 HoTT, avec ses 8 voies de commande, permet au modéliste expérimenté de piloter pratiquement tous types de modèles. La mise en 'uvre du système de transmission Graupner HoTT 2,4 GHz lui assure une très grande fiabilité, notamment grâce à la communication bidirectionnelle entre l'émetteur et le récepteur avec télémétrie intégrée, annonces vocales par oreillette et temps de réaction extrêmement rapides.
L'émetteur dispose de 20 mémoires de modèles. La programmation est simplifiée grâce à une procédure de programmation par touche capacitive. Un écran graphique avec rétro-éclairage bleu, riche en contrastes, sur 8 lignes, permet un affichage parfait de tous les paramètres de réglages et des données de télémétrie. Possibilités de sauvegarde des données télémétriques et d'extension du nombre de mémoires sur carte micro SD.
La résolution du signal de la voie de 12-Bit en 4096 Pas permet un pilotage extrêmement fin.
Prise USB pour consulter les mémoires de modèles sauvegardées et pour les mises à jour.
Radiocommande programmable en technologie 2,4 GHz Graupner HoTT de dernière génération
Antennes Patch
Communication bidirectionnelle entre l'émetteur et le récepteur
Fonction Ecolage sans fils
6 langues différentes possibles,(allemand, anglais, italien, espagnol et néerlandais) au choix, par mise à jour. Disponibilité des langues, voir rubrique Download.
Enregistrement/Sauvegarde des données de télémetrie avecdate et heure
Possibilité de sélectionner des temps de cycles des servos de 10 ms pour les servos digitaux.
Temps de réaction extrêmement rapide grâce à une transmission directe desdonnées du processeur principal vers le Transceiver 2.4 GHz avec une transmission. Ne passant plus par un processeur module, plus de retard dans les transmissions.
Manipulation et programmation basées sur le concept de la mx-24 qui a fait ses preuves.
Un écran graphique avec rétro-éclairage bleu permet un contrôle parfait de tous les paramètres de réglage, tels que le type de modèle, la mémoire du modèle, les chronomètres et la tension de fonctionnement
8 voies de commande (extensible à 12 par mise à jour)
Attribution libre de tous les interrupteurs
20 mémoires de modèles
2 interrupteurs/touches, dont 2 interrupteurs 3 positions, 2 curseurs et 2 boutons (élément de cde) latéraux
Mode de pilotage 1 à 4, au choix
Touches de fonction CAP-TOUCH avec fonction de verrouillage (Key-Lock) pour éviter toute manipulation involontaire
Passage du menu principal à celui du menu principal de télémétrie avec ESC.
De nombreuses pages d'écrans de télémétrie, de nombreuses fonctions de programmation et d'exploitation, directement sur l'écran de l'émetteur
Déclenchements des annonces par libre attribution d'un interrupteur
De nombreux programmes pour modèles àvoilure fixe et hélicoptères
Limitation des débattements du plateau cyclique
12 mixages en programmation libre pour modèles à voilure fixe et hélicoptères avec respectivement des fonctions d'entrée et de sortie au choix, dont 4 mixages de courbe à 5 points, réglable par intervalle de 1%, courbe à 5 points réglable facilement pour les gaz, le Pas, l'anti-couple, ou autres courses non linéaires. Le calculateur CPU calcule à l'aide d'un procédé de polynôme d'approximation, la courbe de mixage idéale réelle, arrondie MPC (Multi-Point-Curve)
7 programmes pour les phases de vol peuvent être ajustées individuellement à chaque modèle, avec possibilité de leur donner un nom et programmer séparément le temps de passage d'une phase à l'autre.
Menu SUPER-SERVO avec un aperçu parfait de tous les réglages servos et correction simple des 4 paramètres (sens de rotation, neutre, course servo différente de part et d'autre, fins de course réglable séparément de chaque coté pour 8 Servos avec en tout 48 possibilités de réglage)
Menu SUPER-DUAL-RATE, EXPO- et EXPO-/DUAL-RATE avec 36 variantes de réglage possible pour 3 fonctions servo et 7 phases de vol
Menus Multi-Functions, améliorés par l'expérience pratique pour modèles à voilure fixe et hélicoptères. Dans le menu Multifonctions des modèles à voilure fixe, le fait d'enregistrer le nombre de servos d'ailerons et de volets déclenchement automatiquement toutes les fonctions de mixage nécessaires. Mixage du différentiel aux ailerons, mixage Butterfly, mixage Dual-Flap, fonction Automatic-Gyro-Set et autres fonctions bien spécifiques
Mixage plateau cyclique hélicoptères pour commande de plateau à 1, 2, 3, ou 4 points.
Fail-Safe-Monitor pour 8 fonctions servos
Menu Chronomètres convivial. chronomètres, alarmes, compte à rebours, compte tours etc. 2 temps de course et 1 valeur temps d'un tour affichables
Chronomètre avec historique: En plus du compte tours, il existe un temps 1, qui enregistre les temps des déclenchements, et un temps 2 qui enregistre séparément les temps d'arrêt et de mise en route
Temps d'utilisation de l'émetteur est remis automatiquement à zéro dès qu'on recharge l'accu de l'émetteur
Attribution des interrupteurs pour les phases de vol: maintenant 6 interrupteurs, dont 2 avec fonction prioritaire. La désignation de chaque combinaison d'interrupteurs est entièrement libre. De ce fait, le nombre de phases de vol est indépendant du nombre d'interrupteurs de phases de vol
Linéarisation des servos de commande du plateau: Compensation électronique de la course non linéaire des servos de commande du plateau cyclique
Type d'empennage normal, empennage en V, Delta/Aile volante, 2 servos de PROF 3+8 (ainsi 2 servos sont immédiatement mixés et disponibles pour la commande de la profondeur sans avoir à faire appel à des mixages libres/croisés)
Nombre de gouvernes 2 AIL / 2 VL:
Mixage ailes: Nouvelle structure du menu Multi-gouvernes pour simplifier les réglages de 4 servos d'aile, selon la phasede vol, de manière claire, sans avoir à faire appel à des mixages libres
Nombre de phases de vol: (modèles à voilure fixe: 7, Hélicoptères: 6 + AR)
Trim des phases
Mémoire de trim en fonction de la phase de vol
Profitrim
Mixage Snap-Flap commutable PF-> VL avec nouvelle fonction Offset pour de petites corrections de trajectoire et des virages rapides
Fonction Multivoies pour une extension jusqu'à 14 voies complémentaires
Haut-parleur interne pour les annonces
Possibilité d'inversion des sorties récepteur
A la sortie des données, signal PPM réglable
Par la suite, les fonctions pourront être élargies par mises à jour payantes. D'autres informations à ce sujet sont dans la notice
Dans la boite MC-16 :
Emetteur Microcomputer-Télémétrie Graupner HoTT mc-16 avec accu d'émission NiMH-2000 mAh monté, Récepteur Graupner HoTT GR-16, Chargeur émetteur 200 mA
Particularités HoTT:
Procédure Binding simple et rapide
Essai de portée et fonction alerte
Alerte en cas de sous tension
Large plage de tension de fonctionnement du récepteur, de 3,6 V à 8,4 V (fonctionnel jusqu'à 2,5 V)
Failsafe, affectation libre des voies (Channel Mapping), fonctions de mixage ainsi que divers réglages servos sont programmables de manière simple avec la Smartbox HoTT
Pour une extension du nombre de voies, possibilité d'assigner autant de récepteur que l'on veut (max. 32 voies)
Jusqu'à 4 servos peuvent être commandés en même temps avec un temps de cycle servo de 10 ms (uniquement les servos digitaux!)
Insensibilité maximale aux interférences grâce à la fréquence Hopping optimisée et une large plage de fréquence.
Transmission intelligente des données avec fonction correctrice
Rebinding extrêmement rapide même à la limite de portée
Traitement télémétrique en temps réel
Plus de 200 émetteurs utilisables en même temps
Sécurisant pour l'avenir, grâce à la possibilité de mise à jour par port USB
La MC-16 Graupner c'est plus de Sécurité :
FHSS, Fréquence hopping jusqu'à 75 fréquences
Insensibilité maximale aux interférences grâce à la fréquence Hopping optimisée , à une large plage de fréquence et à une diversification des antennes
Transmission intelligente des données avec fonction correctrice
Très grande portée
Essai de portée et fonction alerte
Alerte en cas de sous tension
Large plage de tension de fonctionnement du récepteur, de 3,6 V à 8,4 V (fonctionnel jusqu'à 2,5 V)
De nombreuses fonctions Fail-Safe
Fonction Keylog (verrouillage) pour éviter toute déréglage involontaire des menus
La MC-16 Graupner c'est plus de Précision:
Convertisseur12-Bit A/D, 4096 pas, pour une résolution du signal extrêmement élevée (inhabituelle)
Temps de réaction très courts, réglables (période de 10 ms)
Ne passant plus par des processeurs modules, plus de retard dans les transmissions. Toute la gestion Hopping est directement assurée par le processeur principal 32-Bit
Possibilité de déplacer synchroniquement, par paquet de 4, les servos par une commande simultanée des sorties servos.
La MC-16 Graupner c'est plus de Feeling Pilote:
Réactions aux ordres de commande nettement plus rapides grâce au Direct Processing
Traitement télémétrique en temps réel
Annonces des temps, des données de télémétrie et des alertes par la sortie oreillette
Répétition ou poursuite des annonces programmable, par attribution libre d'un interrupteur
Présélection de la langue dans laquelle les annonces doivent se faire
Volume des tonalités et des annonces, réglable séparément
Affichage télémétrique intégré avec 8 x 21 caractères ou 128 x 64 points, sous forme de texte ou sous forme graphique, au choix
Durée de l'éclairage de l'écran: EN CONTINU, 30s,.60s, 90s, 120s
Slot carte Micro-SD pour la sauvegarde des données de télémétrie, similaire à une boîte noire, et pour l'extension du nombre de mémoires de modèles.
Logiciel PC pour exploiter ou afficher des données de télémétrie, par téléchargement
Possibilité de programmer un signal cumulé sur la sortie la plus haute du récepteur, pour l'écolage, les récepteurs satellites, les simulateurs, les systèmes Flybarless, etc.
Binding en fonction de la mémoire du modèle, à l'exception d'une mémoire copiée
Fonction Ecolage, sans fils
4 phases de vol programmables
Limitation du plateau cyclique
Fonction Arrêt moteur
De nombreux mixages pour modèles à, voilure fixe et hélicoptères
Autres particularités MC-16:
Procédure Binding simple et extrêmement rapide
Attribution libre des voies (Channel Mapping), mixages émetteur et récepteur ainsi que bon nombre de réglages servos sont simples à programmer
Pour une extension du nombre de voies, possibilité d'assigner autant de récepteur que l'on veut (max. 16 voies). Le dernier récepteur assigné transmet les données de télémétrie.
Sécurisant pour l'avenir, grâce à la possibilité de mise à jour par port USB
Caractéristiques techniques MC-16 :
Plages de températures: -15 ... 55 °C
Antenne: Patch
Poids total, env. : 1150 g
Fréquence: 2400 ... 2484,5 MHz
Portée, env.: 3000 m
Dimensions: 235 x 228 x 66 mm
Consommation : 400 mA
Tension d'alimentation : 3,4 ... 6.0 V
